防火卷簾門不僅具備防盜安全系數，其阻燃性也是做到有關規范，因此在一些外來人口較為大的商業服務場地、辦公樓、庫房等場地，應用這類防火卷簾門是非常廣泛，今日薩都奇防火卷簾門生產廠家給大伙兒介紹一下防火卷簾門的結構構成。

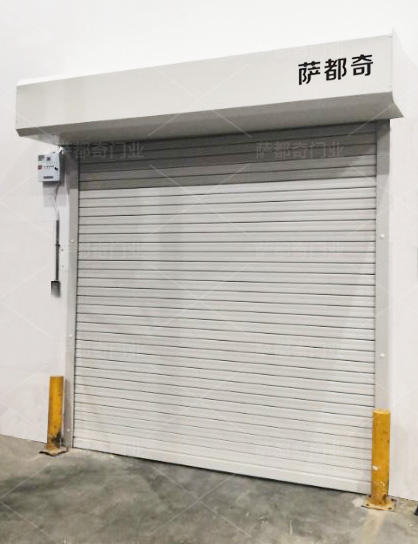

（一）防火卷簾結構構成

防火卷簾門是大容量疏散出口應用比較廣泛的安防設備商品,但其歸屬于電機控制連動消防設備產品,復雜性遠高于一般的防火門窗、鋼制防火門。特級防火卷簾門同服務器防火墻的功效一樣具有水準防火安全隔開,它由簾板、座板、滑軌、橡膠支座、秘藥、殼體、控制箱、卷門吊、限位開關,門匾、手動式速放寬關設備、旋鈕開關和安全裝置等13個一部分構成，另裝感溫探測器、煙感探測器、光澤報警設備。其生產制造規定細致，零部件的露出表層務必做防腐蝕解決，防火卷簾門鍍層、涂層應勻稱，電焊焊接應堅固，外型整平，不允許有焊瘤、漏焊，透焊等狀況，防火安全簾板、滑軌、門匾、秘藥等構件的表層不允許有裂痕、壓坑及較顯著的凸凹、錘痕、毛邊、孔眼等缺點，卷簾窗簾開閉、運作的均值噪音它應符合規定。

特級防火卷簾門一般安裝在麻煩選用服務器防火墻隔開的位置。關鍵用以大型商場(賣場)、購物商場、大中型技術專業原材料銷售市場、大中型展廳、工業廠房、庫房等有消防安全規定，且洞邊很大不可以應用防火門的位置。當火災產生時,防火卷簾門在消防安全關鍵自動控制系統的操縱下,按事先設置的程序流程全自動學會放下(下行),進而做到阻攔火苗向別的范疇擴散的功效,為執行消防安全救火爭得珍貴的時間。因此河南省防火卷簾門在工程建筑中,獲得普遍的的運用。

（二）特級防火卷簾門制動系統設備作用

1、防火卷簾控制板

（1）控制箱普遍的有二種，第一種是較為老的控制箱，有一塊電腦主板和2個外置的交流接觸器構成（檢修時能夠人為因素按住上行或下行交流接觸器開展調節，一般左側為上行右側為下行），此外一種為全智能控制箱，電腦主板為集成化，除限位開關操縱上行、下行限位開關時，電腦主板還可以依據設置還可以設定卷簾門的上、下行限位開關。

（2）控制箱都是有卷簾門內置煙、感溫探測器警報連動作用，當煙、感溫探測器警報時只有連動本樘卷簾門姿勢，并能夠設置任一路報警系統連動卷簾門降低至1.2-1.8米（高寬比能夠調整）處終止逐漸延遲30S（可調式0-120S）上下降低究竟或任一路報警系統連動卷簾窗簾降低一半，煙、感溫探測器都警報時降低究竟。

（3）控制箱的主開關電源有5根，三根火線零線，一根零線和一根接地線，操縱路線一般有19根。

1）內置煙、感溫探測器三根線，1根煙感探測器正線24V、1根感溫探測器正線24V、1根煙、感溫探測器公共性線24V負線。

2）手動式按鍵盒四根線，上行、下行、終止和公共性線各1根。

3）限位開關三根線，限制位、低限位和公共性線各1根。

4）連動控線二根，可依據控制箱設置的方法給予信號源，有二種方法，第一種是給予開關量數據信號，第二種是給予24V開關電源。

5）連動意見反饋電源線二根，一般給予開關量數據信號，卷簾門降究竟時給報警設備一個歸底數據信號。

6）電動機控線五根，三相電源線接電動機電磁線圈，一根零線供汽車剎車片用，一根為電線接頭，給電動機接地裝置用。

2、防火卷簾卷門吊

卷門吊上邊附加有汽車剎車片、限位開關和拉鎖；

（1）汽車剎車片為制動系統設備，卷門機動性作時汽車剎車片插電開啟，卷門吊終止時，汽車剎車片關閉電源制動系統。

（2）限位開關是用于調整卷簾門上臺和上下位的高寬比，限位開關上面有二個限位開關，當卷簾門上行到一定高寬比時限位開關上邊的翻轉桿壓著上行的限位開關姿勢（接開與關，姿勢時為常閉數據信號），斷掉控制箱的鎖緊路線，卷簾門停止運行，低限位的操縱基本原理緊跟限位開關的一樣。

（3）拉鎖是卷門吊常見故障或控制箱常見故障時人為因素的對卷簾門開展上行和下行的緊急設備，依據帶動拉鎖的方位來操縱卷簾門的上行和下行。

3、手動式按鍵盒

卷簾門手動式按鍵盒一般有二個，卷簾門的兩側各一個，用于手動式操縱卷簾門升降機實際操作的，依據控制箱的不一樣，有二種接線方法，第一種接線方法為2個手動式按鍵盒的上行、下行、停止線與公共性線做并連接法，第二種為2個手動式按鍵盒的上行、下行做并連接法，停止線與公共性線做串連接線方法。

4、布簾（片）：發生火災時做為區與區中間防火安全防護，一般防火時間不可以低于3鐘頭。

5、滑軌：正確引導布簾（片）按路軌運作。

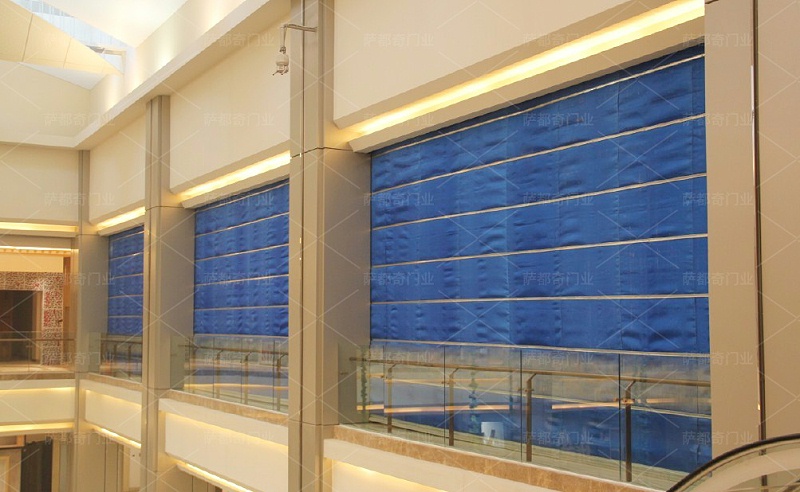

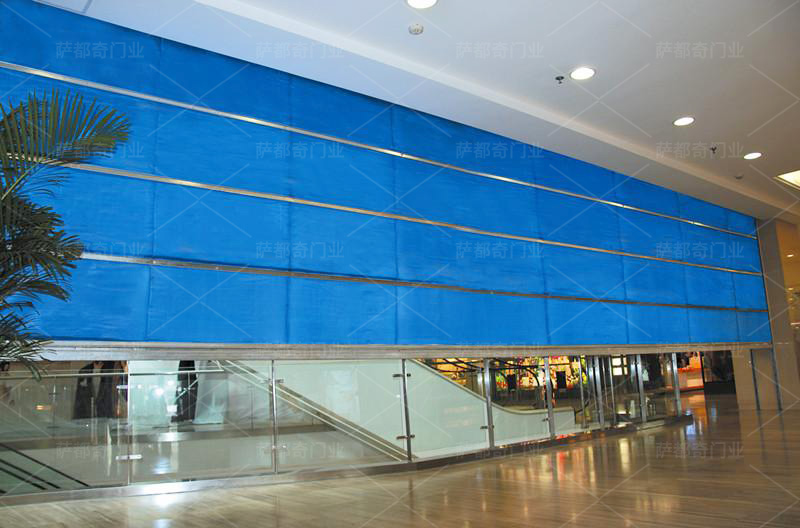

防火卷簾

（三）防火卷簾的歸類

按材料分：鋼制、復合型、無機物等，復合性鋼制防火卷簾(防火安全防排煙系統)、無機物特等防火卷簾(雙軌制雙簾)、鋼制復合性水噴汽霧式防火卷簾、鋼制復合性側面式防火卷簾、鋼制復合性平移式防火卷簾、無機物特等可折疊防火卷簾及其帶各種各樣簾側門的防火卷簾。

按安裝方式：墻里、墻側(或稱洞內、洞外)二種。

（1）洞內安裝。裝在窗門洞邊．簾片向里側翻卷。

（2）洞外安裝。裝在窗門洞外，簾片向兩側翻卷。

（3）洞中安裝。裝在窗門洞中，依據客戶規定，簾片向防火卷簾門里側或向兩側翻卷。

按打開方位：卷起和側卷二種。

防火卷簾門按防火安全特性分：F1級，防火時間1.50h;F2級，防火時間2.0h;F3級，防火時間3.00hF4級，防火時間4.00h。

按傳動系統方法可分成電動、手拉式、電動式手拉式。

綜上所述便是有關防火卷簾門的構成部分及主構件的詳細介紹，期待能夠協助到各位?，F(xiàn)階段中國的防火卷簾門價錢存有地區的差別，敬請顧客挑選靠譜的生產廠家。
